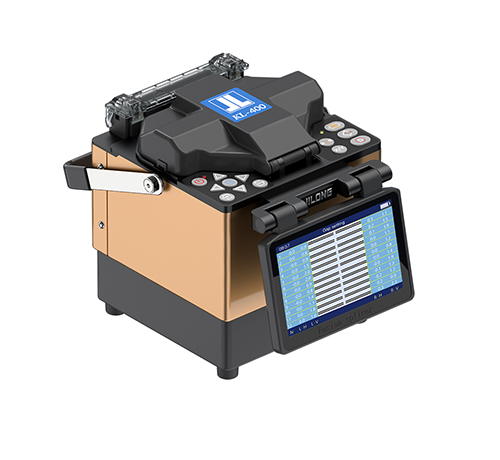

KL-400 带状光纤熔接机

KL-400 带状光纤熔接机 KL-400 带状光纤熔接机 KL-400 带状光纤熔接机 KL-400 带状光纤熔接机
KL-400 带状光纤熔接机 KL-400 带状光纤熔接机 KL-400 带状光纤熔接机 KL-400 带状光纤熔接机
类别: 光纤熔接机
核心特点
· 5.0英寸高清LCD显示屏· 18S熔接,25S快速加热· 36 / 48 / 72倍放大· 5000次的电极使用寿命· 适用于单芯、2-12芯带状光纤· 平均熔接损耗0.01 dB· 10,000组熔接数据或2,000组熔接图像· 充电方式为内部充电· 专用光纤夹具,可熔接单芯/2/4/6/8/12芯带状光纤· 7800mAh电池容量,可循环熔接(含加热)300次
推荐产品
    暂无数据
  • KL-6200 光时域反射仪
  • KL-22F 高精度切割刀
  • FIP-600V光纤端面检测仪
  • OPM-22/22V 迷你光功率计
KL-400 带状光纤熔接机
产品特点
  • 带状光纤熔接机.jpg
    带状光纤熔接机
    ● 适用多种类型的光纤
    ● 高精度固定V型槽
    ● 三年质保
  • 带状光纤熔接机--应用场景.jpg
    应用场景
    ● 干线工程
    ● 城域网
  • 带状光纤熔接机--双层冷却槽.jpg

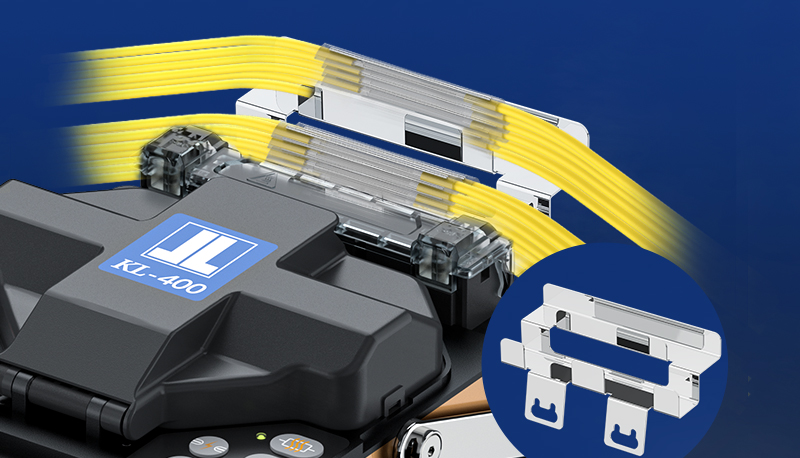

    承载升级   双层冷却槽
    ● 双层设计
    ● 比常规多出2倍承载量
  • 带状光纤熔接机--高精度固定V型槽.jpg

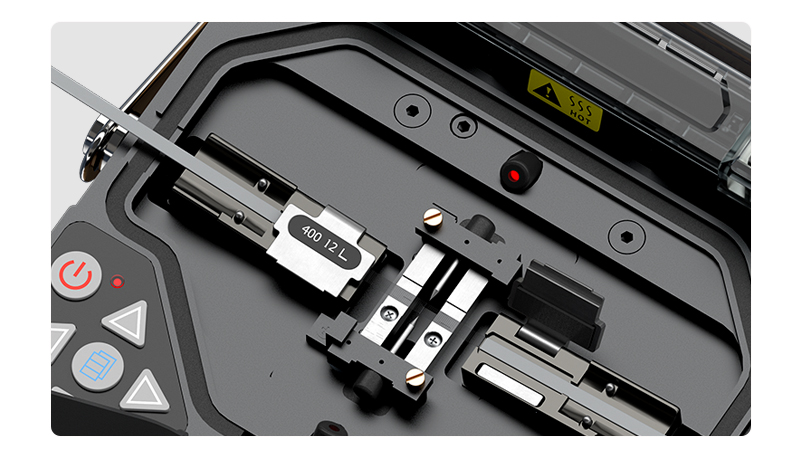

    高精度V型槽
    ● 高精度固定V型槽进行多芯包层对准
    ● 适用于单芯/2/4/6/8/12芯带状光纤
  • 带状光纤熔接机--适用多种类型光纤.jpg

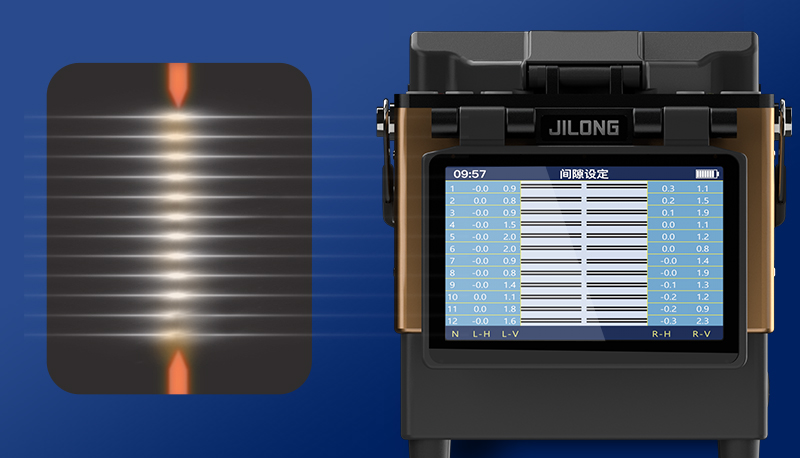

    适用多种类型的光纤
    ● 最多能够应对12芯光纤的大范围加热区域
    ● 放电过程中光纤表面的张力作用,能减小光纤偏移所带来的影响
  • 带状光纤熔接机--四核CPU.jpg
    四核CPU
    ● 采用工业级四核CPU
    ● GPU内置WcatPro图形加速器,响应速度进一步提升
  • 带状光纤熔接机--可兼容热剥钳.jpg

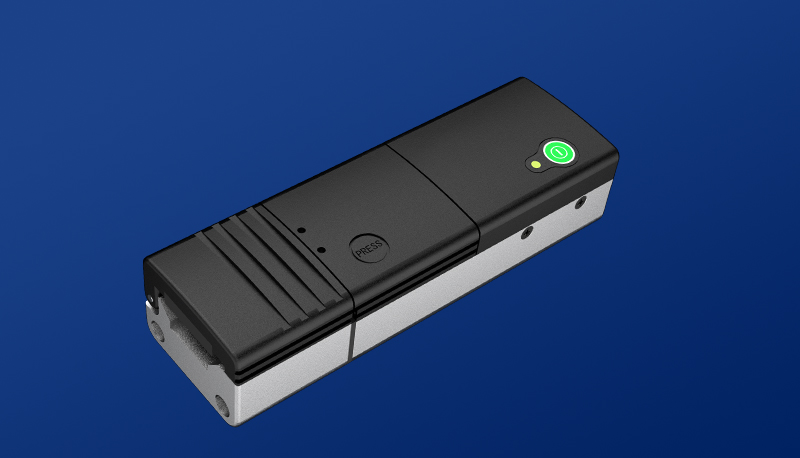

    可兼容热剥钳
    ● 热剥钳供电可选用熔接机内置锂电池或外接电源适配器二种电源方式.
    ● 带状光纤:包层外径:125μm;光纤厚度:280um~400μm
    ● 单芯光纤:包层外径:125μm;光纤外径:250μm、500μm、900μm。)
  • 带状光纤熔接机--锂电池.jpg

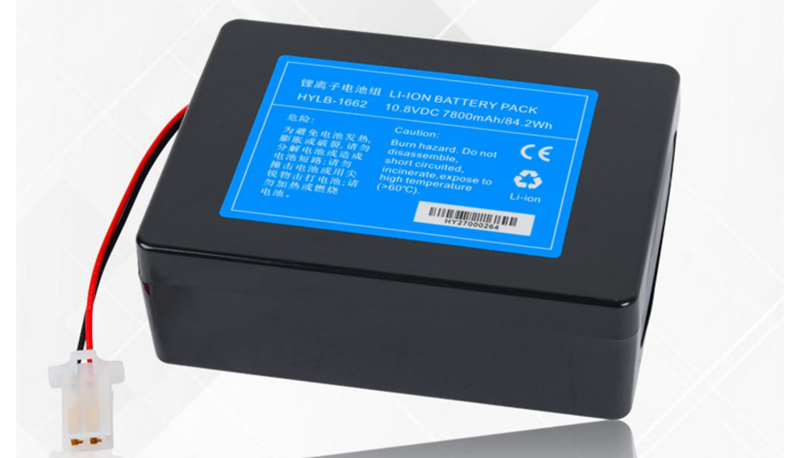

    7800mAh 大容量锂电池
    ● 每次充电支持约300次熔接+加热
    (很大程度上受电池使用状态及操作环境的影响)
  • 带状光纤熔接机--全身硅胶保护套.jpg

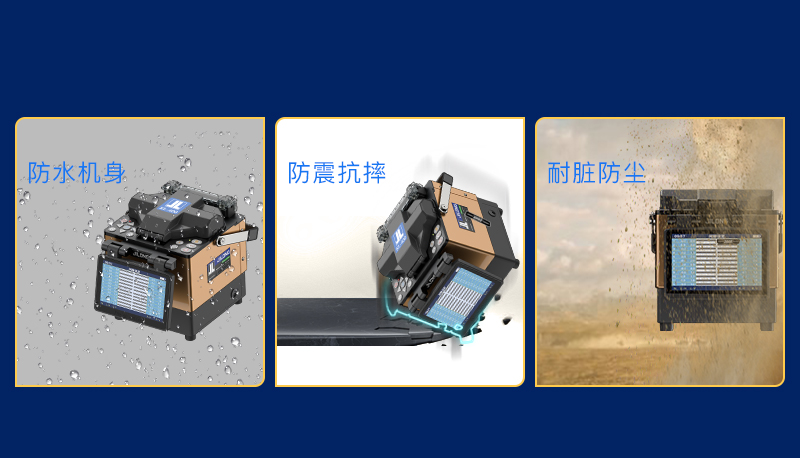

    全身硅胶保护套
    ● 适应多种环境下熔接+加热
    ● 防水机身
    ● 防震抗摔
    ● 耐脏防尘
产品参数
调芯方式包层对准
适用光纤类型SM(ITU-T G.652&G.657) / MM(ITU-T G.651) / DS(ITU-T G.653) / NZDS(ITU-T G.655)
光纤种类Ribbon : 0.25~0.4 mm / Single : 250µm & 900µm
光纤夹具可替换通用夹具
光纤直径包层直径:80-150µm,涂覆层直径:100~1000µm
切割长度8~16 mm
熔接模式最大128组
熔接损耗SM: 0.02dB / MM: 0.01dB / DS: 0.04dB / NZDS: 0.04dB / G.657: 0.02dB  ★①
回波损耗>>60dB
熔接时间18秒
损耗估算
加热时间25秒(SM G652 250μm 40mm热缩管 快速情况下)用户可调整
适用热缩长度20mm, 30mm, 40mm, 50mm, 60mm
加热模式最大 32 组
电池容量7800毫安时锂电池,每次充电支持约300次熔接+加热  ★②
电极寿命约5000次放电   ★③
自动开始熔接 / 加热
光纤自动识别支持
自动放电校准根据环境温度、气压变化自动校正
结果存储10,000组熔接数据 或 2,000组熔接图像
拉力测试1.96~2.25N
操作条件海拔:0~5,000米,相对湿度:0~95%,-20~50°C,最大风速:15米/秒
存储条件相对湿度 0~95% , -20~60°C 温度

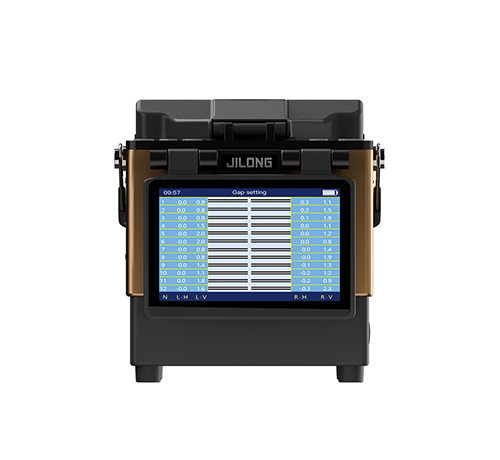

显示屏5” 英寸 高清LCD显示屏
放大与显示36 / 48 / 72倍放大
电源供电AC Input 100-240V, DC Input 9-14V
端口USB2.0
主机重量1.9kg (不含电池) / 2.1kg (含电池)
主机尺寸168H x 150W x 165D mm

★① 使用标准光纤,根据ITU-T和IEC的标准截断方法进行测试所得结果,损耗会由于环境以及光纤的特性而发生改变。

★② 在室温环境下测量所得到的结果,在很大程度上受到电池使用状态及操作环境的影响。

★③ 电极棒的寿命会由于环境,光纤类型以及熔接模式而发生改变。

相关视频
    暂无数据

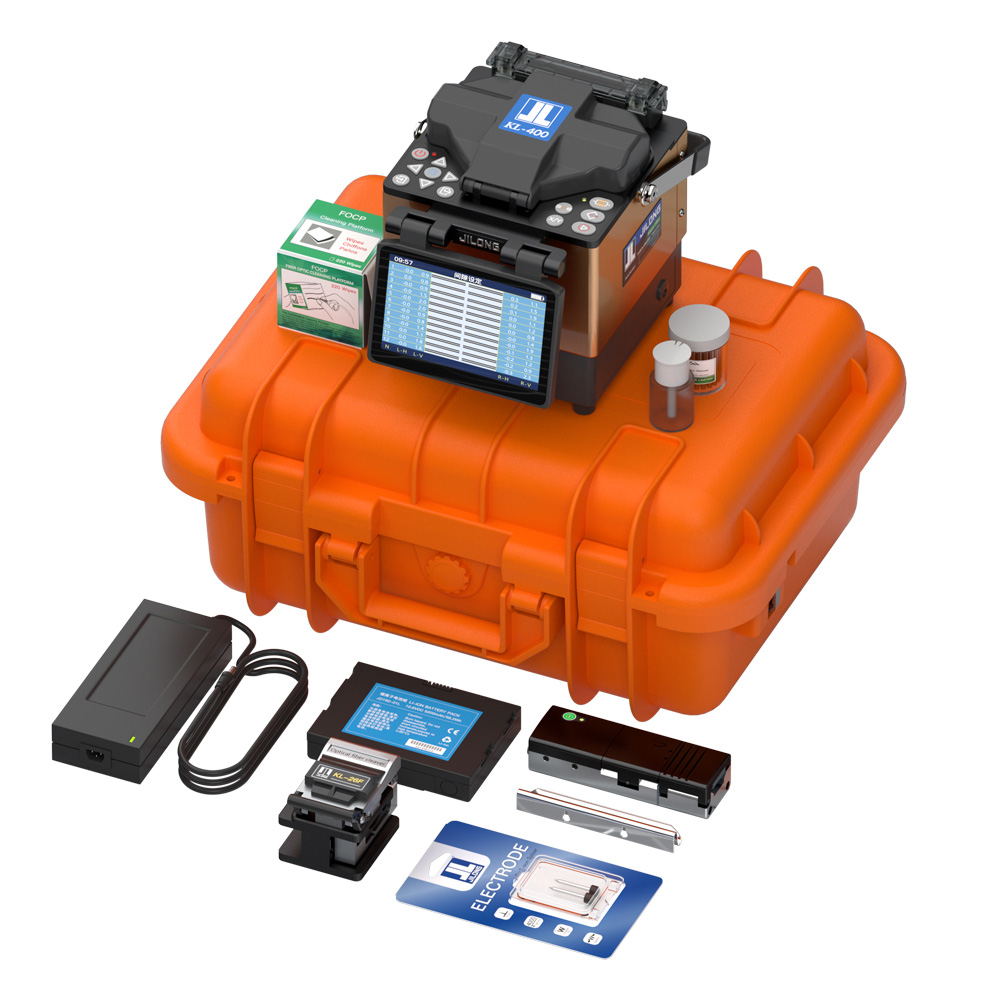

产品配置
