KL-500 FTTx 光纤熔接机

KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机
KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机 KL-500  FTTx 光纤熔接机
类别: 光纤熔接机
核心特点
· 8S熔接,18S快速加热· 3.5英寸彩色屏· 平均熔接损耗低于0.01 dB· 四马达调芯· 5000次的电极使用寿命· 体积小、重量轻,携带方便· X, Y, XY, X/Y : 320倍放大· 10,000组熔接数据或2,000蛆熔接图像· 专用三合一夹具,支持跳线、尾纤、裸纤、皮线· 3400mAh电池容量,可循环熔接(含加热)220次
推荐产品
  • KL-370 Mini FTTx 光纤熔接机
  • KL-520 FTTx 光纤熔接机
  • KL-420 双芯皮线熔接机
  • 280E 多面手™ (中)干线熔接机
  • KL-6200 光时域反射仪
  • KL-23F 高精度切割刀
  • FIP-600V光纤端面检测仪
KL-500 FTTx 光纤熔接机
产品特点
  • FTTX光纤熔接机
    FTTX光纤熔接机
    ● 四马达包层对准
    ● 小尺寸、便携式、经济理想型机器
    ● 三年质保
  • FTTX光纤熔接机--多用途.jpg
    多用途
    ● FTTx光纤入户
    ● 安防监控
    ● 装维工程
  • FTTX光纤熔接机--双层冷却槽.jpg
    承载升级   双层冷却槽
    ● 双层设计
    ● 比常规多出2倍承载量
  • FTTX光纤熔接机--切割刀操作台.jpg
    拓展性——切割刀操作台
    ● 适用多种切割刀
    ● 可放置冷却槽
    ● 高度可伸缩
    (此操作台需另外购买)
  • FTTX光纤熔接机--免工具安装电极棒.jpg
    免工具安装电极棒
    ● 电极寿命约5000次
    ● 无需工具,便可轻松拆卸电极棒
    ● 当熔接次数过高,损耗过大时,请尽快更换电极棒
  • FTTX光纤熔接机--8s 全自动熔接.jpg

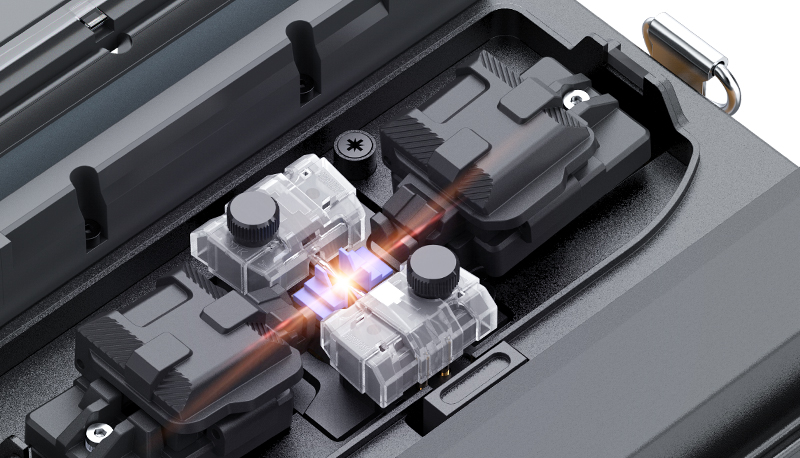

    8s 全自动熔接
    ● 四马达熔接
    ● 包层对准
    ● 典型值(单模快速模式下)
    (受电池使用状态及操作环境的影响)
  • FTTX光纤熔接机--18s全自动加热.jpg

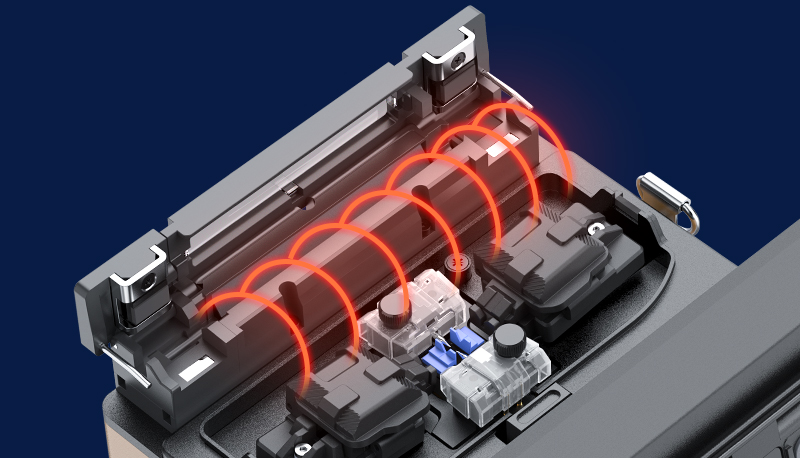

    18s全自动加热
    ● 加热时间可调节
    ● 40mm 热缩管快速模式下
    (受电池使用状态及操作环境的影响)
  • FTTX光纤熔接机--三合一通用夹具.jpg

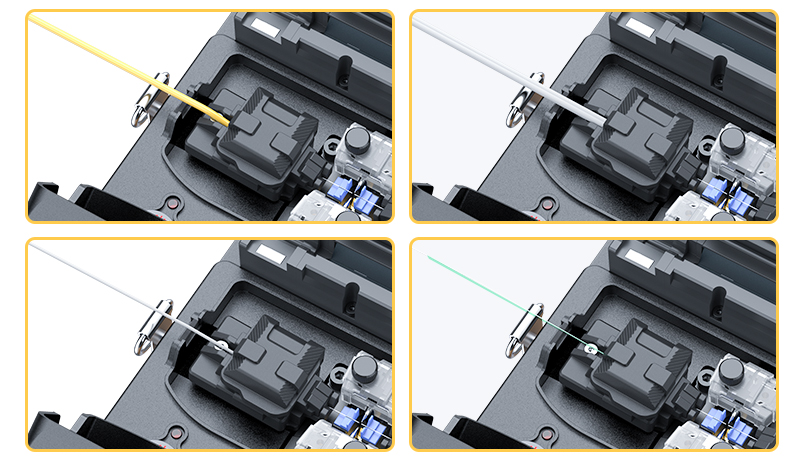

    三合一通用夹具
    ● 跳线
    ● 尾纤
    ● 皮线
    ● 裸纤
  • FTTX光纤熔接机--大容量锂电池.jpg

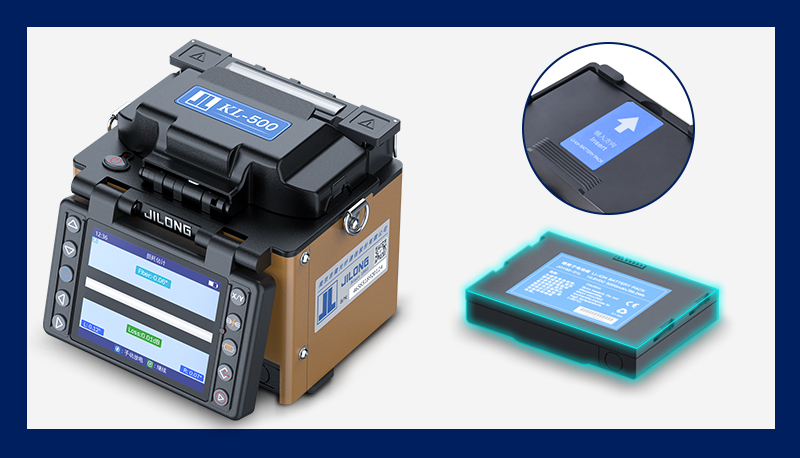

    3400mAh 大容量锂电池
    ● 可外部充电
    ● 每次充电支持约220次熔接+加热
  • FTTX光纤熔接机--防护设计.jpg
    防护设计
    ● 适应多种环境下熔接+加热
    ● 防水、防尘、防摔
产品参数
调芯方式包层对准
适用光纤类型SM (G652) / MM (G651) / DS (G653) / NZDS (G655) / BIF (G657)
光纤种类0.25~3.0 mm /皮线光缆
光纤夹具可替换通用夹具
光纤直径包层直径:80-150µm,涂覆层直径:100~1000µm
切割长度8~16 mm
熔接模式最大128组
熔接损耗SM: 0.03dB/MM:0.01dB / DS:0.04dB/ NZDS: 0.04dB/G.657:0.03dB ★①
回波损耗>>60dB
熔接时间8秒(SM G652 Quick模式)
损耗估算支持
加热时间18秒(SM G652 250µm 40mm热缩管快速情况下)用户可调整
适用热缩长度20mm,30mm, 40mm,50mm, 60mm
加热模式最大32组
电池容量3400毫安锂电池,每次充电支持约220次熔接+加热★②
电极寿命约5000次放电★3
自动开始熔接│加热
光纤自动识别/
自动放电校准根据环境温度、气压变化自动校正
结果存储10,000组熔接数据或2,000组熔接图像
拉力测试1.96~2.25N
操作条件海拔︰0~5,000米,相对湿度:0~95%,-20~50℃,最大风速:15米/秒
存储条件相对湿度O~95% ,-20~60℃温度
显示屏3.5英寸高清显示屏
放大与显示X,Y,XY,X/Y : 320倍放大
电源供电AC Input 100-240v, DC Input 9-14V
端口USB2.0
主机重量1.15kg (不含电池)/1.45kg (含电池)
主机尺寸125H x 105W x 113D mm


★① 使用标准光纤,根据ITU-T和IEC的标准截断方法进行测试所得结果,损耗会由于环境以及光纤的特性而发生改变。

★② 在室温环境下0.25mm光纤和40mm热缩管测量所得到的结果,在很大程度上受电池使用状态及操作环境的影响。

★③ 电极棒的寿命会由于环境,光纤类型以及熔接模式而发生改变。
