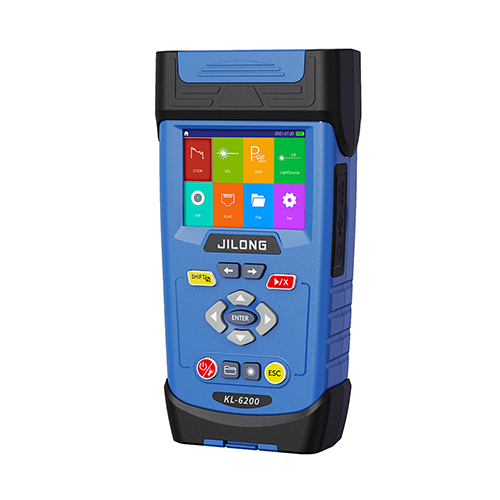

KL-6200 光时域反射仪

KL-6200 光时域反射仪 KL-6200 光时域反射仪 KL-6200 光时域反射仪 KL-6200 光时域反射仪 KL-6200 光时域反射仪 KL-6200 光时域反射仪 KL-6200 光时域反射仪 KL-6200 光时域反射仪 KL-6200 光时域反射仪 KL-6200 光时域反射仪
KL-6200 光时域反射仪 KL-6200 光时域反射仪 KL-6200 光时域反射仪 KL-6200 光时域反射仪 KL-6200 光时域反射仪 KL-6200 光时域反射仪 KL-6200 光时域反射仪 KL-6200 光时域反射仪 KL-6200 光时域反射仪 KL-6200 光时域反射仪
类别: OTDR
核心特点
· 长途网络测试· 动态范围32dB· 接入网测试· 1m短事件盲区· FTTx/PON网络分路器测试· 手持式、轻盈小巧、仅重0.7kg· 光纤链路图 &Pass/Fail显示功能· 颠覆业界的全新人性化UI设计· 双波长测试· 内置光功/光源/红光源/网络对线/端面检测功能
推荐产品
  • KL-6300 光时域反射仪
  • 280E 多面手™ (中)干线熔接机
  • OPM-22/22V 迷你光功率计
  • VFL-22M 迷你红光源

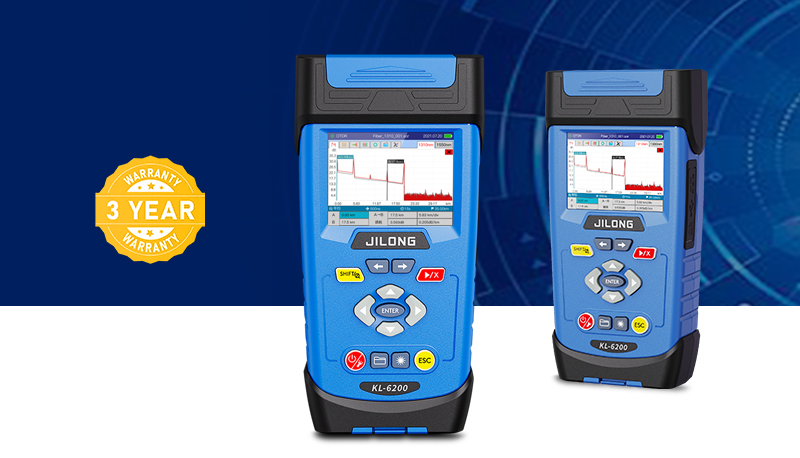

KL-6200 光时域反射仪
产品特点
  • 智能化 多功能 OTDR.jpg
    智能化 多功能 OTDR
    ● 动态范围32dB
    ● 1m 短事件盲区
    ● 一键测量所有事件
  • 广泛应用.jpg
    工程机 应用广泛
    ● 长途网络测试
    ● 接入网测试
    ● FTTx/PON 网络分路器测试
  • 应用场景.jpg
    应用场景
    ● 光网络终端(ONT)
    ● 落线终端
    ● FTTH分配(F2)光纤表征的光纤分布集线器(FDH)
    ● 故障诊断和故障查找
  • 一机多能.jpg
    一机多能
    ● 光时域反射仪(OTDR)
    ● 可视故障定位仪(VFL)
    ● 光功率计(OPM)
    ● 稳定光源(SLS)
    ● 端面检测(FIP)
    ● 网络测试(RJ45)
  • 4种测量模式.jpg
    4种测量模式-满足任何测量需求
    ● 实时测试
    ● 平均测试
    ● 智能全自动
    ● 专家手动
  • 双波长测试.jpg
    双波长测试
    ● 1310nm
    ● 1550nm
    ● 1310nm+1550nm同时测试

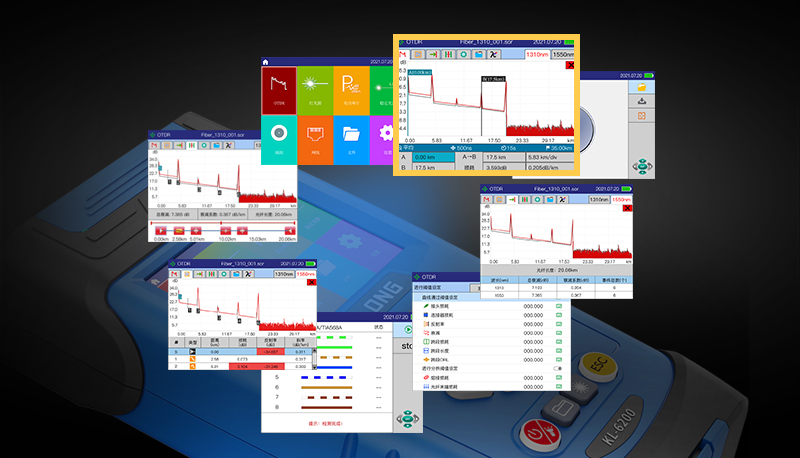

  • 全新颠覆业界的UI设计.jpg
    全新颠覆业界的UI设计
    ● 3.5英寸彩色液晶显示屏
    ● 色彩清晰,界面设计简洁明了
    ● 快速找到所需功能设置项
  • 智能曲线分析.jpg
    智能曲线分析
    ● 不错过任何事件
    ● 通过曲线了解光缆断裂、长度、弯曲、熔接点、连接头等损耗
  • 记录每个事件.jpg
    记录每个事件
    ● 可同时查看3个事件参数信息
    ● 光缆断点、损耗、长度、弯曲、连接头等,在波形上,测试得到的损耗或反射以事件表示
  • 链路概要.jpg
    链路概要
    ● 显示曲线图形、链路 [长度]、总衰减及衰减系数
  • 光链路分析.jpg
    光链路分析
    ● 图标显示事件测试结果
    ● 简单直观的图形化界面,显示光纤链路长度、事件点类型、断点位置等信息
    ● 一键测试,即时隔离和评估光纤故障
  • 分路器损耗测试.jpg
    分路器损耗测试
    ● 可测3级分路器
    ● 可测至1:32路
  • 用户自主校准易维护.jpg
    用户自主校准易维护
    ● 自带[自我校准]功能
    ● 缩短维修时间
    ● 降低维修成本
  • 支持PC端分析操作.jpg
    支持PC端分析操作
    ● 强大数据处理功能
    ● 分析并显示OTDR相关信息
    ● 支持打印文件,支持设置输出内容

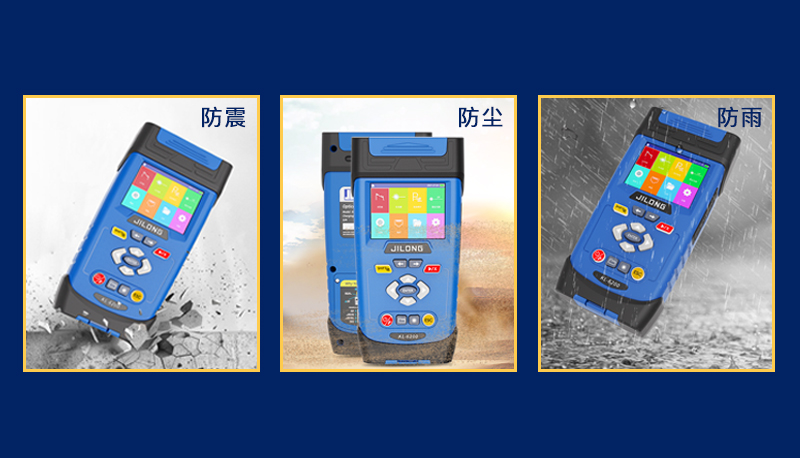

  • 硅胶护套.jpg
    硅胶护套
    ● 采用全新橡胶护套
    ● 分析并显示OTDR相关信息
    ● 有效减少损伤,延长使用寿命
  • 接口.jpg
    接口
    ● SC
    ● ST(选配)
    ● FC(选配)
    ●  LC(选配)
产品参数

OTDR参数
型号KL-6200-SKL-6200-P
波长(nm)单模 1310/1550PON 1310/1550/1625 (内置滤波器)
光纤接口数量12
适用光纤SM (ITU-T G.652)
量程 (km)0.5,1,2,5,10,20,35,50,75,100,150,200
脉宽 (ns)5,10,20,50,100,200,500,1000,2000,10000,20000

事件盲区*1  (m)

1
衰减盲区*2  (m)3.5
采样点数最大80000
采样分辨率最小 0.04m
测距精度±(0.75 m + 测量距离 × 2 × 10−5  + 采点分辨率)
损耗精度±0.03 dB/dB
反射精度±2 dB
光功率计模块(内置功能)X
OPM波长800 ~ 1650nm
测量范围-70 ~ +6dBm
测量精度<(±0.2dB or ±5%)
显示分辨率0.01dB
内置光纤接口SC/UPC + 2.5mm 通用接头
稳定光源模块(内置功能)
SLS波长(nm)1310/1550
输出功率≥-10dBm
调制频率CW, 270 Hz, 1 kHz, 2 kHz
激光安全等级Class 1M or Class 1
内置光纤接口OTDR 光口
红光源模块(内置功能)
VFL

波长(nm)

650
输出功率10mW
调制模式CW, CHOP (2 Hz)
激光安全等级Class 3R
内置光纤接口2.5 mm 通用接头,适用于FC,SC,ST
光纤端面检测模块(内置功能)选配选配
FIP

放大倍数

250X
分辨率(um)≥1.0
通信接口USB2.0
光纤接口FC/UPC,SC/UPC,ST/UPC
CMOS 尺寸1/3 inch
网络测试模块(内置功能)
RJ45

适用网线

CAT5, CAT6
对线长度300m
音频最大发射距离300m
通用参数
链路图
Pass/Fail 显示
距离单位m, km, mile, kf
PC端分析软件
语言英语、中文、西班牙语、法语、葡萄牙语、俄语
光纤接口SC/UPC (FC/UPC、LC/UPC 可选)
显示屏3.5英寸彩色液晶显示屏(分辨率: 640 × 480)
接口充电接口 x 1,  USB 2.0 x 1, RJ45 x 2
工作温度-10 - 50˚C (0 - 40°C 接电源使用, 0 to 35˚C  电池充电)
存储温度-20 to 60˚C
海拔4000 m
湿度0 to 90% RH (在20% -90% 739874  AC 适配器, 无霜)
供电模式100 - 240V AC, 50/60Hz (AC 适配器)
电池3000mAh
LED 照明灯光强度>15000mcd
工作时间*35小时
数据存储内存: ≥1000 测试曲线; 外接存储: USB
尺寸118 mm (W) × 218 mm (H) × 55 mm (D)
重量0.73 kg (仅主机含电池)

备注:
1. 最小脉宽,回波损耗: ≥55dB (850/1300nm时≥40dB),群折射率: 1.5,低于不饱和峰值电平1.5dB。
2. 最小脉宽,群折射率: 1.5,后向散射水平在常规值的±0.5dB之内。对于SMF,1310nm波长,回波损耗: ≥55dB。对于MMF,850nm波长,
回波损耗: ≥40dB。
3. 基于全新电池
以上所有数据均基于 23°C ± 2°C (73.4°F ± 3.6°F) 环境下测得
