KL-530 小干线熔接机

KL-530 小干线熔接机 KL-530 小干线熔接机 KL-530 小干线熔接机 KL-530 小干线熔接机 KL-530 小干线熔接机 KL-530 小干线熔接机 KL-530 小干线熔接机 KL-530 小干线熔接机 KL-530 小干线熔接机 KL-530 小干线熔接机
KL-530 小干线熔接机 KL-530 小干线熔接机 KL-530 小干线熔接机 KL-530 小干线熔接机 KL-530 小干线熔接机 KL-530 小干线熔接机 KL-530 小干线熔接机 KL-530 小干线熔接机 KL-530 小干线熔接机 KL-530 小干线熔接机
类别: 光纤熔接机
核心特点
· 8S熔接,18S快速加热· 4.3英寸彩色屏· 5000次的电极使用寿命· 320X放大倍数,纤芯清晰可见· 平均熔接损耗0.01dB· 气压温度自动补偿· 5200mAh电池容量· 可循环熔接(含加热)300次· 专用三合一夹具·支持跳线、尾纤、裸纤、皮线· 实时放电校正,稳定光纤熔接· 可储存10000组熔接结果、2000组图像
推荐产品
  • KL-360T 干线光纤熔接机

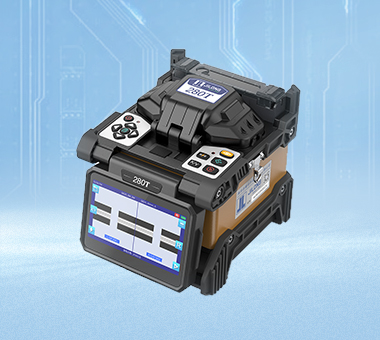

  • 280T 多面手™ 中干线熔接机
  • KL-500  FTTx 光纤熔接机
  •  500E Mini FTTx光纤熔接机
  • KL-6200 光时域反射仪
  • KL-22F 高精度切割刀
  • FIP-600V光纤端面检测仪
KL-530 小干线熔接机
产品特点
  • 中干线光纤熔接机
    中干线光纤熔接机
    ● 纤芯对准
    ● 稳固的三防设计
    ● 三年质保
  • 中干线光纤熔接机--装维工程.jpg
    应用场景
    ● 60KM中干线城域网
    ● FTTx光纤入户
    ● 安防监控
    ● 装维工程
  • 中干线光纤熔接机--拓展性——切割刀操作台.jpg
    拓展性——切割刀操作台
    ● 适用多种切割刀
    ● 可放置冷却槽
    ● 高度可伸缩
    (此操作台需另外购买)
  • 中干线光纤熔接机--免工具安装电极棒.jpg
    免工具安装电极棒
    ● 电极寿命约5000次
    ● 无需工具,便可轻松拆卸电极棒
    ● 当熔接次数过高,损耗过大时,请尽快更换电极棒
  • 中干线光纤熔接机--全自动熔接加热.jpg
    8s 全自动熔接
    ● 8s熔接,工作快人一步
    ● 包层对准
    ● 典型值(SM G652 Quick模式)
    (受电池使用状态及操作环境的影响)
  • 中干线光纤熔接机--全自动熔接加热-加热.jpg
    18s全自动加热
    ● 加热时间可调节
    ● SM G652 250μm 40mm热缩管 快速模式下
    (受电池使用状态及操作环境的影响)
    ● 可持续215°加热,盒盖自动加热
  • 中干线光纤熔接机--三合一通用夹具.jpg
    三合一通用夹具
    ● 跳线
    ● 尾纤
    ● 皮线
    ● 裸纤
  • 中干线光纤熔接机
    LCD显示屏
    ● 4.3英寸LCD高清显示屏
    ● 熔接损耗,一目了然
  • 中干线光纤熔接机--稳固的三防设计.jpg
    稳固的三防设计
    ● 适应多种环境下熔接+加热
    ● 防水、防尘、防摔
产品参数
调芯方式纤芯对准
适用光纤类型SM(ITU-T G.652&G.657) / MM(ITU-T G.651) / DS(ITU-T G.653) / NZDS(ITU-T G.655)
光纤种类0.25~3.0 mm / 皮线光缆
光纤夹具可替换通用夹具、SOC夹具(可选)
光纤直径包层直径: 80-150μm,涂覆层直径:100~1000μm
切割长度8~16 mm
熔接模式最大128组
熔接损耗SM: 0.02dB / MM: 0.01dB / DS: 0.04dB / NZDS: 0.04dB / G.657: 0.02dB  ★①
回波损耗>>60dB
熔接时间8秒(SM G652 Quick模式)
损耗估算
加热时间18秒(SM G652 250μm 40mm热缩管 快速情况下)用户可调整
适用热缩长度20mm, 30mm, 40mm, 50mm, 60mm
加热模式最大 32 组
电池容量5200毫安时锂电池,每次充电支持约300次熔接+加热  ★②
电极寿命约5000次放电   ★③
自动开始熔接 / 加热
光纤自动识别/
自动放电校准根据环境温度、气压变化自动校正
结果存储10,000组熔接数据 或 2,000组熔接图像
拉力测试1.96~2.25N
操作条件海拔:0~5,000米,相对湿度:0~95%,-20~50°C,最大风速:15米/秒
存储条件相对湿度 0~95% , -20~60°C 温度
显示屏4.3” 英寸 高清LCD显示屏
放大与显示X, Y, XY, X/Y : 320倍放大
电源供电AC Input 100-240V, DC Input 9-14V
端口USB2.0
主机重量1.6kg (不含电池) / 1.9kg (含电池)
主机尺寸138H x 163W x 140D mm  (包括橡胶保险杠)

★① 使用标准光纤,根据ITU-T和IEC的标准截断方法进行测试所得结果,损耗会由于环境以及光纤的特性而发生改变。

★② 在室温环境下测量所得到的结果,在很大程度上受到电池使用状态及操作环境的影响。

★③ 电极棒的寿命会由于环境,光纤类型以及熔接模式而发生改变。
